Блочная комплектная трансформаторная подстанция напряжением 10 кВ с двумя трансформаторами мощностью до 1000 кВ2[2546]А
Общие сведения
Универсальная блочная комплектная трансформаторная подстанция с двумя трансформаторами мощностью до 1000 кВ·А каждый с номинальным напряжением 6(10) кВ предназначена для электроснабжения жилищно-коммунальной и общественной застройки.
Структура условного обозначения
2БКТП-Х/Х/0,4-99У1:
2 - число применяемых трансформаторов (при одном
трансформаторе число не указывается);
БКТП - блочная комплектная трансформаторная подстанция;
Х - мощность силового трансформатора, кВ·А (25-1000);
Х - номинальное напряжение на стороне ВН, кВ (6; 10);
0,4 - номинальное напряжение на стороне НН, кВ;
99 - год разработки;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69. я Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 47 до 45°С. Требования техники безопасности по ГОСТ 12.2.007.4-75. БКТП соответствует требованиям ТУ 3412002-03989721-99. ТУ 3412002-03989721-99
Технические характеристики
Мощность силового трансформатора, кВ·А - 25-1000 Номинальное напряжение, кВ: на стороне ВН - 6; 10 на стороне НН - 0,4 Номинальный ток плавких вставок высоковольтных предохранителей, А - 100-630 Номинальный ток РУ-0,4 кВ·А - 1800 Число отходящих линий НН, шт. - 24 Номинальный ток предохранителей отходящих линий НН, А - 100-400 Масса одного блока трансформаторной подстанции (без трансформаторов), т - 12,5 Масса одного объемного приямка (с маслосборником), т - 3,15 Масса трансформатора, т - 2,8 Гарантийный срок - 3 года со дня ввода БКТП в эксплуатацию.
Конструкция и принцип действия
Трансформаторная подстанция БКТП выполнена с учетом применения двухлучевой схемы питания со стороны 10 кВ и устройства автоматического включения резервного питания на стороне низкого напряжения 0,4 кВ, при отключении одного из работающих трансформаторов. Подстанция оборудована высоковольтным моноблоком типа RМ-6 с элегазовым наполнением фирмы МЕRLIN GЕRIN (Франция), куда входят 3 выключателя нагрузки и блок подключения силового трансформатора с защитой от токов КЗ и перегрузки. Моноблок снабжен устройством индикации напряжения. Вводной выключатель имеет указатель токов КЗ (УТКЗ). Выключатели снабжены ручными приводами. Устройство автоматического включения (АВР) может быть выполнено как на автоматах различных модификаций, так и на контакторах. Схема АВР работает в двух режимах: - при исчезновении низкого напряжения на одном из вводов 0,4 кВ выключается вводной автомат и включается секционный; - при восстановлении напряжения схема возвращается в исходное положение, т.е. отключается секционный выключатель и включается вводной выключатель. Распределение электроэнергии 0,4 кВ к потребителю происходит через низковольтное распределительное устройство типа ТUR фирмы МЕRLIN GЕRIN (Франция). Устройство низкого напряжения включает в себя рубильник на 1200; 1800 А фирмы GАRDY (Франция) в зависимости от силового трансформатора. Входящие линии 0,4 кВ имеют защиту плавкими вставками (фирмы МЕRLIN GЕRIN или куреневского завода). Ошиновка оборудования 0,4 кВ выполняется гибкими проводами ПВ 2-1x240 мм2 с креплением их на деревянных клицах по стенам и потолку БКТП. Оконцевание проводов ПВ наконечниками производится путем опрессовки. Подключение низковольтных кабелей происходит при помощи разделок отечественного производства. Перемычки от RМ-6 к трансформатору и между секциями RМ-6 могут выполняться сухим кабелем АПвВнг-10 и комплектуются концевыми разделками. Полное наименование и технические характеристики муфт и адаптеров, необходимые при их заказе, приведены в дополнении к Инструкции NШ-Б-3 МКС "Мосэнерго" по эксплуатации КРУ-10 кВ типа RМ6 и сборок 0,4 кВ типа ТUR фирмы МЕRLIN GЕRIN (Франция). Все контактные соединения, выполненные болтовым способом, соответствуют требованиям ГОСТ 17441-84 и МКС "Мосэнерго". Завод маркирует и осуществляет необходимые надписи согласно требованиям и инструкциям МКС АО "Мосэнерго" и комплектует подстанцию необходимыми видами плакатов. Общий вид и габаритные размеры подстанции 2БКТП-630 приведены на рис. 1, а электрическая принципиальная схема на рис. 2.
Общий вид и габаритные размеры 2БКТП-630 (размеры: 1300 - для трансформатора на 630 кВ·А, 1450 - на 1000 кВ·А)

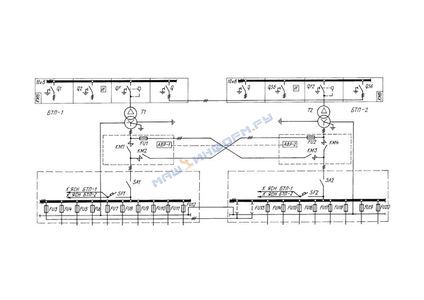

Электрическая принципиальная схема 2БКТП-630: RM6 - высоковольтный блок;
И - электромагнитный индикатор КЗ;
Т1, Т2 - силовые трансформаторы;
FU1-FU20 - предохранители;
SA1, SA2 - выключатели;
KM1-KM4 - контакторы;
QF1, QF2, SF1, SF2 - автоматические выключатели;
QS1-QS6 - разъединители
В комплект поставки входят: трансформатор (по договору);
распределительное устройство ВН (РУ-10 кВ) - 2 шт.;
распределительное устройство НН (РУ-0,4 кВ) - 2 шт.; комплект автоматического устройства включения резерва (ПДУ-8302) или М-25;
ящик собственных нужд - 2 шт.; комплект ЗИП; комплект технических средств, обеспечивающих безопасность работ; комплект эксплуатационной документации (паспорт, руководство по эксплуатации).
